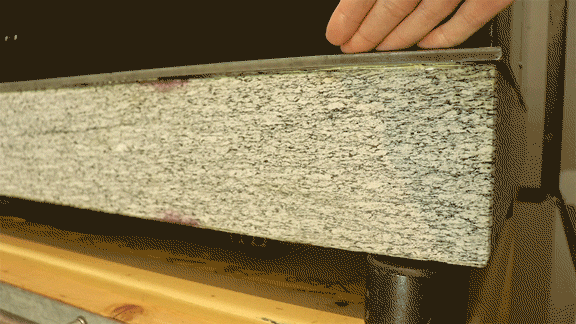

	Inhalt: Aktuelles Produkte und Dienstleistungen Holographie holoblog makerlab First Light Equipment * Sicherheit Laser Aufbau Reflexion Zweistrahl Transmission Umkopieren Ergebnisse Lexikon Lab C/Prog Danksagung Impressum Datenschutz	Equipment Holographietisch Da in der Holographie die Interferenz zweier Lichtwellen ausgenutzt wird, müssen die Strahlwege bei der Aufnahme sehr stabil sein. "Stabil" bedeutet ungefähr ein Zehntel der Lichtwellenlänge (ca. 50 nm). Bei einer stärkeren Veränderung wird das Hologramm geschwächt oder verschwindet sogar ganz. Daher müssen holographische Aufbauten vor allem gegen mechanische Schwingungen und Luftströmungen abgeschirmt werden. Das zentrale Element eines holografischen Aufbaus ist daher der Holographietisch; eine stabile, vor Vibrationen geschützte Platte, die überhaupt erst die Aufnahme von Hologrammen erlaubt. Als Holographie-Tisch eignen sich z.B. Steinplatten, auf die eine Metallplatte (mit Lochraster) verklebt wird. Darauf können die optischen Komponenten magnetisch fixiert oder verschraubt werden. Mit einer Lagerung auf luftgefüllten Schläuchen kann diese gegen äußere Vibrationen isoliert werden (Schritte, vorbeifahrende LKW etc.). Gegen Luftströmungen kann der Aufbau zusätzlich eingehaust werden. ... was kommt auf den Tisch? Für die ersten Hologramme habe ich folgende Komponenten verwendet: Bauteile, um die Komponenten stabil zu fixieren (z.B. Aluminium-Profil, Winkel, Aluplatten, verstellbare Spiegelhalter) Einen Laser mit ausreichend Leistung und Kohärenzlänge (hier wurde ein Coherent Compass 315 M mit 100 mW verwendet) Einen Shutter (mechanischer oder elektronischer Verschluss) Zwei Laser-Spiegel (als "Strahlwiege" zum Justieren des Laserstrahls) Mikroskopobjektive, x40, x10, ... Ein Pinhole, d = 25 µm mit X/Y/Z-Verschiebung Filmplatten aus Glas beschichtet mit hrp_01-Polymer (52 mm x 76 mm) Einen stabilen Filmhalter Geschwärzte Pappe Ein Leistungsmessgerät Einen Polarisationsfilter Zweistrahlholograhie Um mit einer zusätzlichen Beleuchtung des Objekts noch hellere Hologramme aufzunehmen oder um ein Hologramm umzukopieren, braucht man zwei getrennte Strahlen im Aufbau. Dazu habe ich folgende Materialien gebraucht: Einen Polarisations-Strahlteiler zum Erzeugen des zweiten Strahls Zwei λ/2-Platten zur Drehung der Polarisation Optional einen Parabolspiegel für eine bessere Qualität der Umkopie (ph/mw 2022)		Interne Links Unser Filmmaterial: hrp_01 Weblinks Preiswertes Filmmaterial mit guter Qualität ist das PFG01-Material, das bei topag erhältlich ist Sehr hochwertig ist das Filmmaterial von Yves Gentet Ultimate-Platten Filmotec liefert Filme aus deutscher Produktion, zu guten Preisen und auch in großen Formaten: Hier
