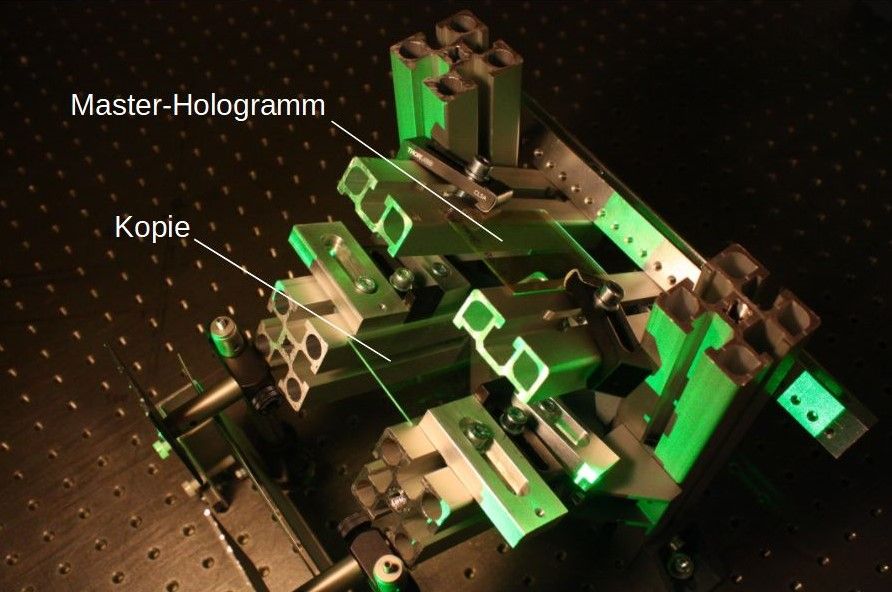

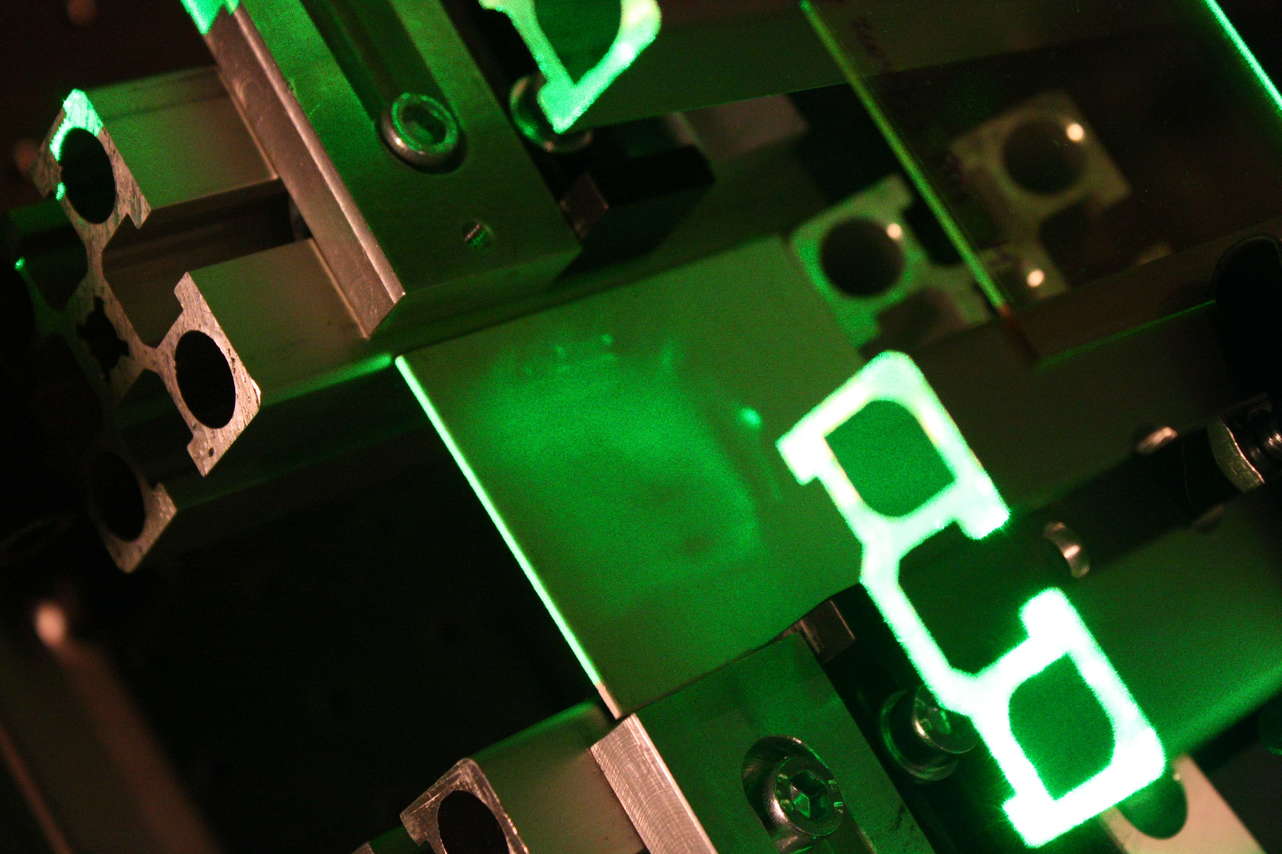

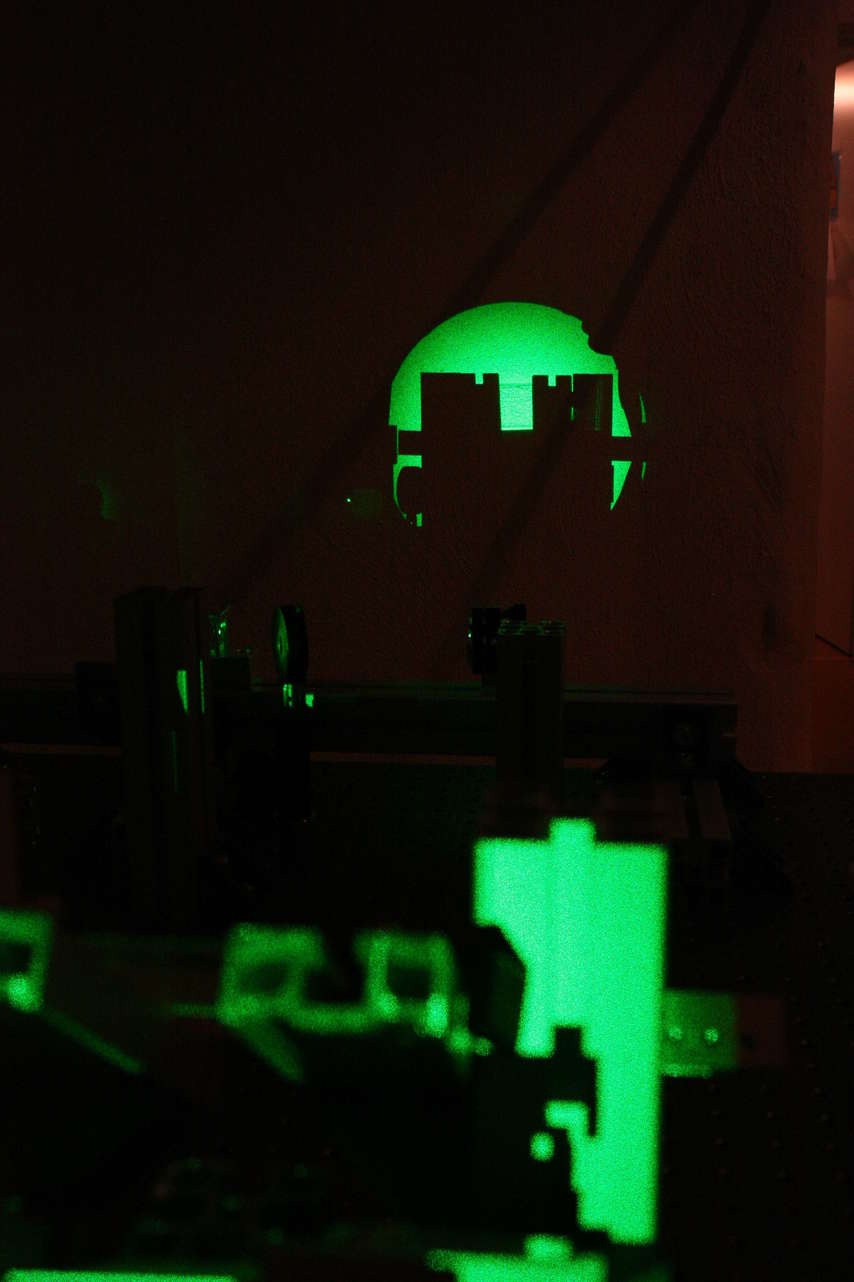

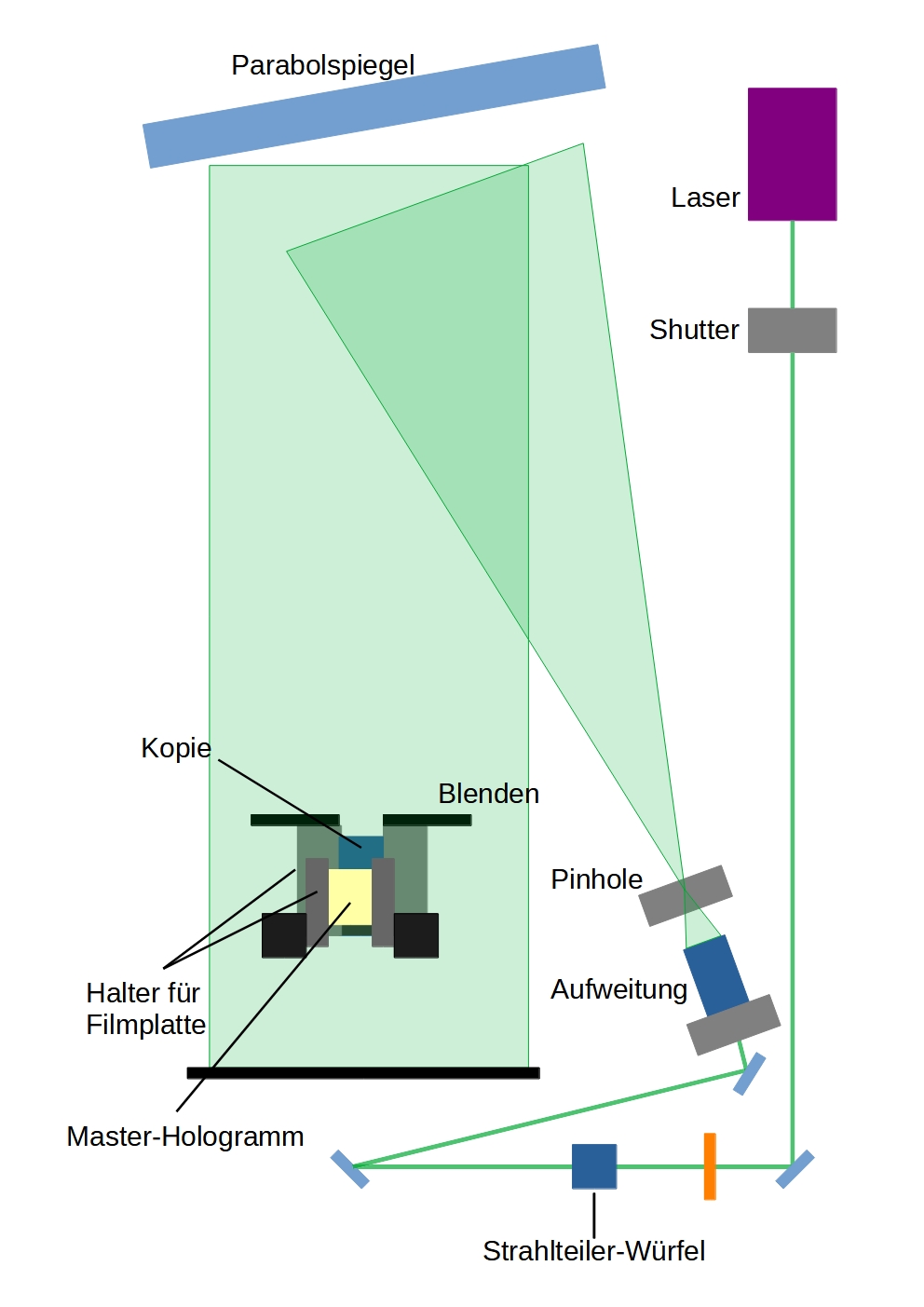

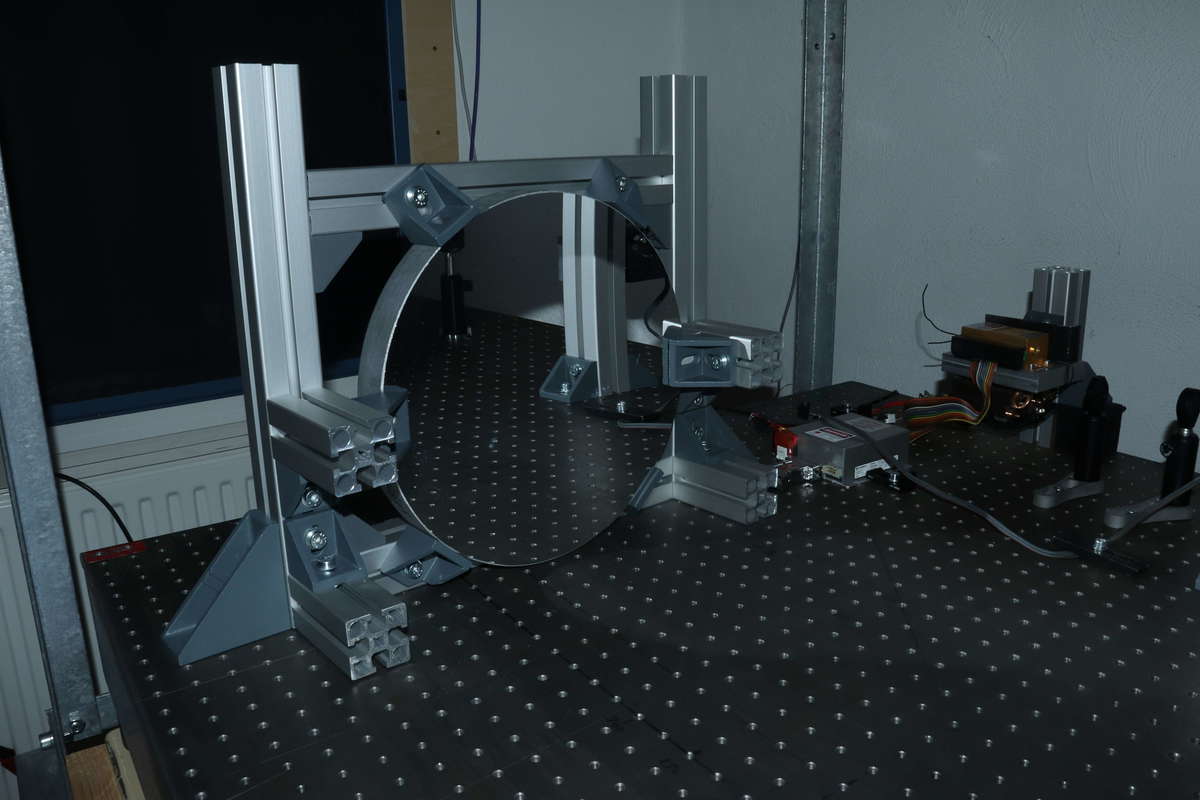

Vierter Aufbau: Umkopieren von ReflexionshologrammenBeim Umkopieren von Hologrammen wird kein Objekt holographiert; stattdessen wird der Objektstrahl von einem fertigen Hologramm, dem sogenannte Master-Hologramm, erzeugt. Das kopierte Hologramm zeigt nach der Belichtung das Motiv vom Master-Hologramm. Dabei wird jedoch die Bildebene vertauscht, das Objekt scheint beim kopierten Hologramm aus der Filmplatte herauszutreten. Verwendet man das kopierte Hologramm anschließend als Master-Hologramm, vertauscht sich die Bildebene erneut. Der ParabolspiegelFür die Umkopie unseres Hologramms müssen wir den Aufbau mit einem Parabolspiegel erweitern, der den divergenten Referenzsstrahl paralellisiert, bevor er den Film belichtet. Das hat folgenden Hintergrund: Bei der Umkopie des Masters wird das Hologramm um 180° gedreht und die Objektwelle pseudoskopisch auf den Film, auf dem die Kopie enstehen soll, projiziert. Ist der Referenzstrahl bei der Aufnahme wie bisher divergent, müsste der Strahl bei der Rekonstruktion entsprechend kollimiert sein. Mit einem parallel Strahlenbündel ergibt sich dieses Problem nicht, da die Umkehrung ebenfalls parallel ist. Steht die Aufweitung im Fokus des Parabolspiegels (in meinem Aufbau 1560 mm von der Spiegelrückseite), werden die Strahlen als paralleles Lichtbündel reflektiert. Master-Hologramm platzierenUm das Master-Hologramm zu kopieren, muss über dem Filmhalter ein zweiter Halter für das Master-Hologramm im Brewster-Winkel positioniert werden. Ist das Master-Hologramm ein Reflexionshologramm, wird es so in der Halterung befestigt, dass die Seite, von der aus das Master-Hologramm normalerweise bei der Rekonstruktion beleuchtet wird, oben liegt und vom ankommenden Laser-Licht weg zeigt. [...] Um die richtige Höhe des Masters über dem Filmhalter für die Kopie zu finden, kann man anstelle der Filmplatte eine weiße Pappe in den Filmhalter eingelegen. Im Laser-Licht projiziert das Master-Hologramm dann das Motiv auf die Pappe. Nun kann die Höhe des Master-Hologramms über dem Filmhalter verstellt werden, bis die Reflexion auf der Pappe am hellsten erscheint. Die Reflexion des Objekts auf der Pappe ist dabei unscharf und verzerrt. Das spielt aber für die Qualität des kopierten Hologramms keine Rolle, da das Master-Hologramm ein dreidimensionales Abbild erzeugt, die plane Pappe aber immer nur eine Ebene dieses Abbildes scharf wiedergeben kann. Im Bild sind es die Griffe im Türbereich des Wagons. (ph 2022) |
Interne LinksUnser Filmmaterial:hrp_01WeblinksPreiswertes Filmmaterial mit guter Qualität ist das PFG01-Material, das bei topag erhältlich ist Sehr hochwertig ist das Filmmaterial von Yves Gentet Ultimate-Platten Filmotec liefert Filme aus deutscher Produktion, zu guten Preisen und auch in großen Formaten: Hier |
---|
